Caidéil scairt oibriú trí úsáid a bhaint as scannán solúbtha a ascalaíonn anonn is anall chun folús a chruthú don sreabhán ionghabhála agus brú dearfach chun é a urscaoileadh. Cinntíonn an meicníocht dí-áitithe cómhalartach seo séala idir an meicníocht tiomána agus an leacht pumpáilte, rud a fhágann go bhfuil sé iontach chun sreabhán creimneach, scríobach nó slaodach a láimhseáil gan sceitheadh.
An Croí-Mheicníocht: Conas a Feidhmíonn Caidéal Scairt?

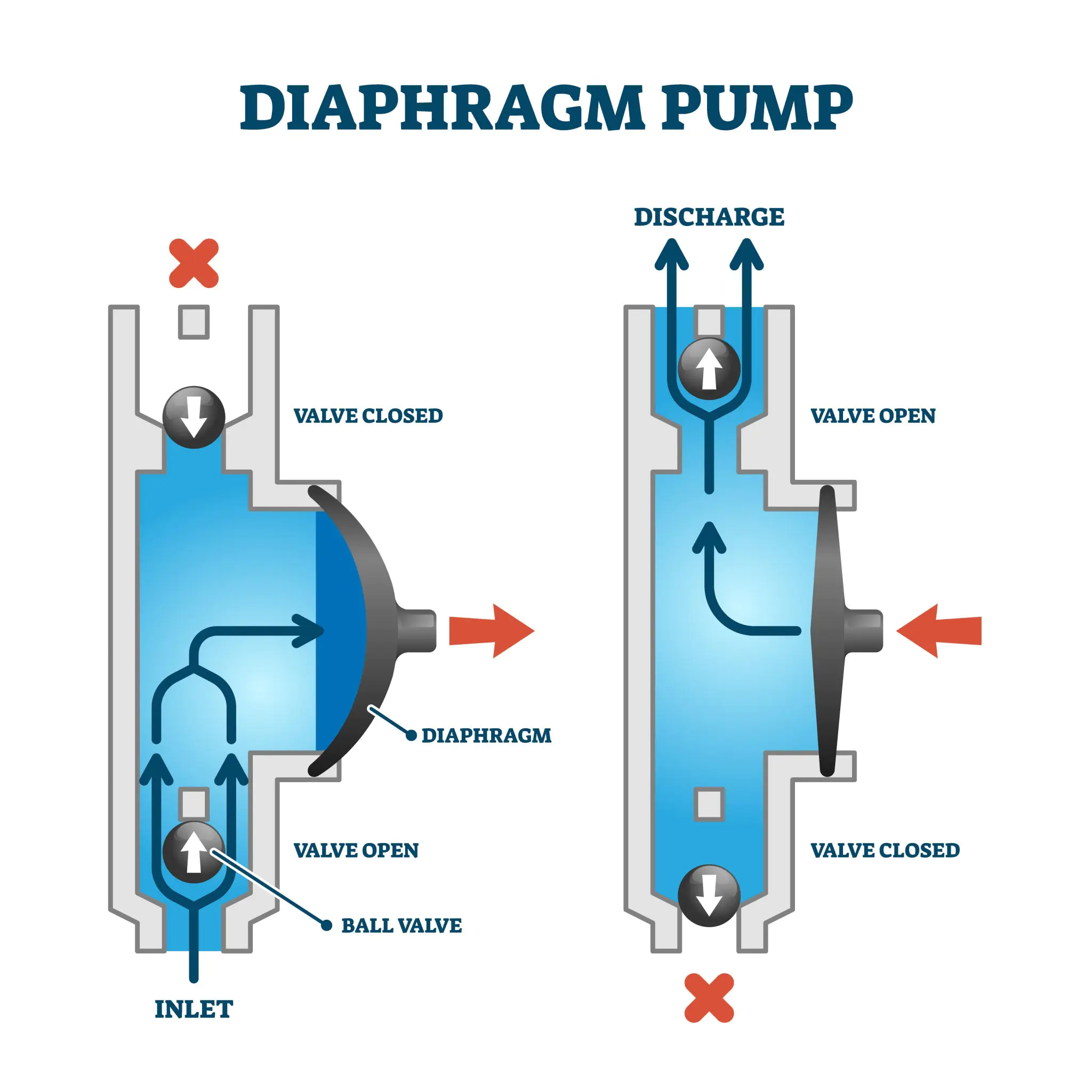

Braitheann oibríocht bhunúsach caidéil scairt ar an athrú toirte laistigh de sheomra caidéil arna éascú ag gluaiseacht scairt solúbtha. Nuair a tharraingítear an scairt ar shiúl ó cheann an chaidéil, méadaíonn toirt an chuasáin, rud a laghdaíonn an brú inmheánach. Cruthaíonn sé seo folús a tharraingíonn sreabhach tríd an gcomhla inlet. Os a choinne sin, nuair a bhrúitear an scairt i dtreo an chinn caidéil, laghdaítear an toirt, ag méadú an bhrú agus ag brú an sreabhach amach tríd an gcomhla urscaoilte.
A thuiscint conas a oibríonn caidéil scairt go mion, ní mór breathnú ar an timthriall dhá-stróc:
- An Stróc Súchán: Gluaiseann an scairt amach, rud a chruthaíonn crios ísealbhrú. Tá an comhla seiceála inlet osclaíonn mar gheall ar an difreálach brú, ag ligean sreabhach dul isteach sa seomra, agus an comhla seiceála asraon fós séalaithe go docht.
- An Stróc Scaoilte: Gluaiseann an scairt isteach, ag comhbhrú an sreabhach. Cuireann an brú méadaithe an comhla seiceála inlet a dhúnadh agus an comhla seiceála asraon a oscailt, an sreabhach a dhíbirt isteach sa phíopa urscaoilte.
Cineálacha Caidéal scairt agus a nOibríochtaí Uathúla
Déantar caidéil scairt a chatagóiriú go príomha de réir a bhfoinse cumhachta: caidéil Scairt Dhúbailte Aer-Oibrithe (AODD) agus caidéil Mótair-Thiomáinte (Meicniúla / Hiodrálacha). Baineann gach cineál úsáid as an ngluaiseacht bhunúsach membrane chéanna ach tá difríocht idir an chaoi a n-aistrítear an fuinneamh chuig an scairt féin.
1. Caidéil Aer-Oibrithe Diaphragm Dúbailte (AODD).

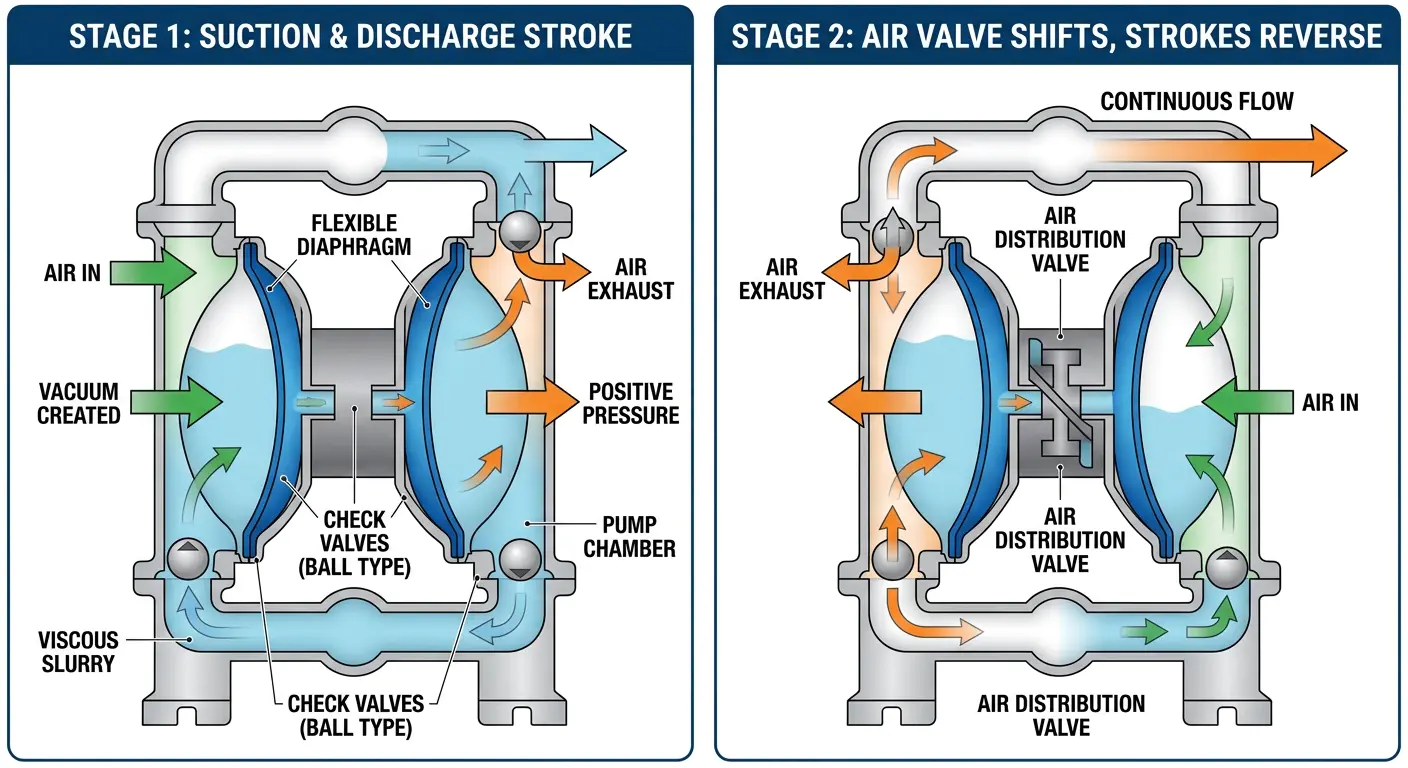

Úsáideann caidéil AODD aer comhbhrúite chun seafta coitianta a cheanglaíonn dhá scairt a aistriú, rud a ligeann do ghníomhaíocht leanúnach pumpála. De réir mar a dhírítear aer ar chúl scairt A, brúnn sé sreabhán amach as an gcéad seomra. Ag an am céanna, tarraingítear scairt B isteach, rud a chruthaíonn súchán sa dara seomra. Cinntíonn comhla dáileadh aeir go bhfuil an soláthar aeir malartach idir an dá thaobh.
2. Caidéil Diaphragm Gníomhachtaithe go Meicniúil
Úsáideann caidéil atá tiomáinte go meicniúil meicníocht chromáin nó fearas eccentric chun an scairt a tharraingt agus a bhrú go fisiciúil. Tá an dearadh seo coitianta in iarratais níos lú agus caidéil méadraithe nuair is gá rialú beacht ar fhad an stróc. Tá sé an-éifeachtach le haghaidh dáileoga ceimiceach ísealbhrú.
3. Caidéil Diaphragm Gníomhaithe go Hiodrálacha
Úsáideann caidéil scairt hiodrálacha plunger chun brú a chur ar shreabhán hiodrálach, a bhogann an scairt ansin. Toisc go bhfuil an scairt "cothromaithe" idir an sreabhach hiodrálacha agus an leacht pumpáilte, bíonn níos lú strus meicniúil air, rud a fhágann go bhfuil an cineál seo oiriúnach d'iarratais tionsclaíocha ardbhrú (suas le 100 barra nó níos mó).
Comparáid Feidhmíochta: AODD vs. Meicniúil vs Hiodrálacha
Braitheann roghnú an chaidéil scairt ceart ar an mbrú riachtanach, an ráta sreafa, agus nádúr an tsreabháin atá á láimhseáil. Anseo thíos tá comparáid mhionsonraithe ar na trí phríomhtheicneolaíocht.
| Gné | Caidéil AODD | Caidéil Meicniúla | Caidéil Hiodrálacha |
| Foinse Cumhachta | Aer Comhbhrúite | Mótar Leictreach | Leictreach / Hiodrálach |
| Uasbhrú | Meánach (8-10 barra) | Íseal go Meánach | An-Ard (100 bar) |
| Féin-Priming | Ar fheabhas | Maith | Maith |
| Láimhseáil Solaid | Ar fheabhas | Tenóanta | Tenóanta |
| Cás Úsáide is Fearr | Sciodair/Ceimiceáin | Cóireáil Uisce | Ard-Brú Dosing |
Buntáistí Buntáistí a bhaineann le Caidéil scairt a Úsáid
Is é an príomhbhuntáiste a bhaineann le caidéal scairt ná a dhearadh gan róin, a chuireann deireadh leis an mbaol sceite agus a laghdaíonn riachtanais chothabhála. Murab ionann agus caidéil lártheifeacha a dteastaíonn rónta meicniúla nó pacáil uathu, is féidir an scairt solúbtha feidhmíonn sé mar shéala statach.
- Cumas Rith-Triomaigh: an chuid is mó Caidéil AODD is féidir leis a bheith tirim ar feadh tréimhsí fada gan damáiste a dhéanamh do na comhpháirteanna inmheánacha, toisc nach bhfuil aon chodanna rothlach ann a ghineann teas ó fhrithchuimilte.
- Roghanna Intumtha: Tá go leor caidéil scairt deartha le bheith báite go hiomlán sa sreabhán atá á phumpáil acu, ar choinníoll go bhfuil an t-aer sceite aeráilte os cionn leibhéal an leachta.
- Íogaireacht Fiar: Soláthraíonn siad gníomh caidéalaithe milis, rud atá ríthábhachtach do leachtanna lomadh-íogair amhail táirgí bia (anlainn, uachtair) nó polaiméirí a d’fhéadfadh briseadh síos faoi rothlú ardluais cineálacha eile caidéil.
- Cruthúnas Pléascadh: Ós rud é go ritheann caidéil AODD ar aer seachas ar leictreachas, tá siad go bunúsach ATEX-rátáil agus sábháilte le húsáid i dtimpeallachtaí guaiseacha nó pléascacha.
Cothabháil agus Dúshláin Choiteann
Is é an pointe teip is coitianta sna córais seo ná an scairt féin, a tuirse ar deireadh mar gheall ar an tairiscint chómhalartach leanúnach. Tuiscint conas a oibríonn caidéil scairt is éard atá i gceist leis ná a aithint gur cuid chaitheamh é an scairt.
Roghnú Ábhar diaphragm
Tá sé ríthábhachtach an t-ábhar ceart a roghnú le haghaidh fad saoil. Mar shampla, PTFE (Teflon) cuireann sé friotaíocht ceimiceach níos fearr ach níl sé chomh solúbtha ná Santoprene or Níotráit . I staidéar ar mhonarchana próiseála ceimiceacha, mhéadaigh athrú chuig elastomer níos comhoiriúnach saol an scairt de níos mó ná 300%, rud a laghdaigh go mór an t-am aga.
Bacainní Comhla
Caithfidh na comhlaí seiceála (cineál liathróid nó flap) suí go foirfe chun sreabhadh a choinneáil. Má thaisceann cáithnín soladach sa suíochán comhla, caillfidh an caidéal a phríomhshuim. Ag baint úsáide as liathróidí comhla ualaithe is minic a bhíonn sé in ann saincheisteanna a réiteach nuair a bhíonn an leacht ró-shliochtúil le go bhféadfaidh liathróidí caighdeánach suí go tapa.
Ceisteanna Coitianta: Oibríocht Caidéil scairt a Thuiscint
C: Cén fáth a bhfuil mo chaidéal scairt pulsating?
A: Is saintréith nádúrtha den ghníomhaíocht chómhalartach é an chuisle. Chun sreabhadh réidh a bhaint amach, déanann go leor oibreoirí a taiseoir cuisle ar an taobh urscaoileadh a ionsú spikes brú.
C: An féidir le caidéil scairt solaid a láimhseáil?
A: Sea, go háirithe caidéil AODD. Ag brath ar mhéid an chaidéil, is féidir le cuid acu solaid a láimhseáil suas le 75mm (3 orlach) ar trastomhas gan clogging, ar choinníoll go bhfuil siad feistithe le comhlaí flap .
C: Conas a rialaíonn mé an ráta sreafa?
A: I leaganacha aeroibrithe, ní dhéanann tú ach an brú aeir nó an toirt a théann isteach sa chaidéal a choigeartú. I gcás leaganacha mótair-tiomáinte, a Tiomántán Minicíochta Athraitheach (VFD) nó is é an fad stróc a choigeartú an modh caighdeánach.
C: Cad é an t-ardaitheoir súchán uasta?
A: Is féidir le caidéil scairt tipiciúil ardaitheoir súchán tirim de 3 go 6 méadar a bhaint amach. Nuair a bhíonn an caidéal "fliuchaithe" (primed), féadann an t-ardaitheoir súchán a mhéadú go suntasach go 8 nó 9 méadar.
Conclúid
Máistreacht a fháil ar an gceist "conas a oibríonn caidéil scairt" ligeann do thionscail a bpróisis aistrithe sreabhach a bharrfheabhsú le haghaidh sábháilteachta agus éifeachtúlachta. Cibé an bhfuil tú ag déileáil le ceimiceáin ionsaitheach, sciodar tiubh, nó táirgí bia íogair, tá an caidéal scairt fós ar cheann de na huirlisí is versatile agus iontaofa san innealtóireacht nua-aimseartha. Tríd an gcineál tiomána agus an t-ábhar ceart a roghnú, is féidir leat réiteach fadtéarmach, saor ó sceitheadh a chinntiú do na riachtanais caidéalaithe is dúshlánaí atá agat.
